Modul 4
Percobaan 1 Kondisi 3
Rancanglah rangkaian inverting amplifier sesuai pada percobaan dan ganti resistor dengan ukuran 2.2kOhm untuk R1 dan R2, atur tegangan input menjadi -1 V serta catatlah tegangan output yang dihasilkan.
2. Gambar Rangkaian Simulasi [Kembali]

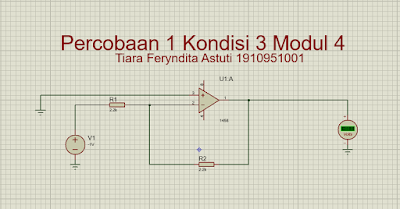

a. Rangkaian sebelum di run

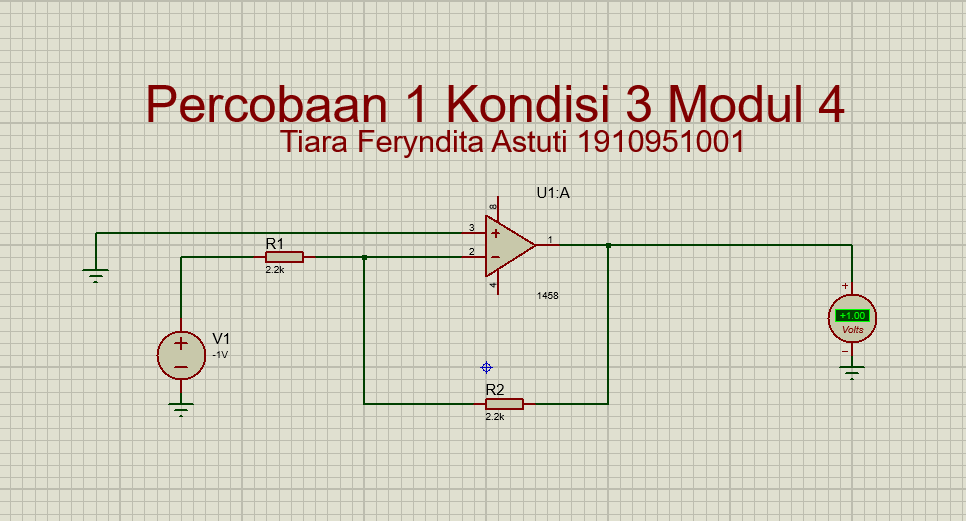

b. Rangkaian setelah di run
3. Video Simulasi [Kembali]
4. Prinsip Kerja Rangkaian [Kembali]
Rangkaian simulasi percobaan 1 kondisi 3 moul 4 terdiri dari beberapakomponen elektronika, diantaranya ada 2 buah resistor R1 dan R2 sebersar 2.2kOhm, kemudian ada Vin = -1V, sebuah DC Voltmeter untukmelihat berapa tegangan output yang dihasilkan nantinya dan Op Amp 1458.
Rangkaian ini merupakan merupakan rangkaian penguat inverting amplifier. Rangkaian inverting amplifier bekerja untuk memperkuat tegangan input dan membalik polaritas sinyal masukan sebesar 180 derajat. Penguat ini dinamakan penguat inverting karena masukan dari penguat tersebut adalah masukan inverting dari Op Amp. Prinsip kerja rangkaian ini yaitu saat ada tegangan input yang menjadi masukan non inverting Op Amp arus akan mengalir pada R1(Ri) lalu mengalir ke R2(Rf) karena Impedansi (Z) pada kaki inverting lebih besar. Sehingga rangkaian akan berbentuk rangkaian seri.
Untuk mendapatkan besar arus pada R1(Ri) dapat digunakan rumus : '
Besarnya arus pada R1(Ri) sama dengan arus pada R2(Rf).
Setelah itu, arus akan mengalir ke kaki output, karena impedansinya (Z) lebih kecil. Lalu tegangan output yang dihasilkan dapat diperoleh dari rumus :
Vout=( -Rf/Ri) Vin
Dapat dilihat, setelah rangkaian di running, didapatkan tegangan output sebesar +1V.
5. Link Download [Kembali]
Download Rangkaian Simulasi disini
Download Video Simulasi disini
Download HTML disini
