a. Hardware
b. Rangkaian Simulasi
a. Analisa output percobaan berdasarkan ic yang digunakan?
Rangkaian di atas merupakan rangkaian Asynchronous Binary Counter yang menggunakan dua buah counter yaitu IC 74LS90D dan IC 7493N. kedua IC ini akan mencacah bilangan 4 bit dari bit 0000 (decimal 0) sampai 1001 (decimal 9) secara acak dan akan mereset ke bit 0000 (decimal 0) ketika sudah pada hitungan kesepuluh. Output dari IC ini akan terlihat pada 4 probe yang dihubungkan pada msing-masing pin output IC, dimana ketika probe hidup maka akan berlogika ‘1’ dan ketika probe mati maka akan berlogika ‘0’.
Dapat dikatakan bahwa kedua IC yang digunakan diatas dapat menghitung secara acak dari 0000 (decimal 0) hingga 1001 (decimal 9)
b. Jika
switch 3 dan 4 off analisa output yang didapatkan IC 74LS90D?
Jika
switch 3 dan 4 dioff kan,maka output
yang akan keluar dari IC 74LS90D akan bernilai 0000, yang kemudian LED yang
tersambung tidak ada yang menyala
c. Jika
salah satu switch off analisa output yang didapatkan IC 7493N?
Pada
percobaan ini, saya mencoba men offkan switch 1, hal ini menyebabkan output
dari IC 7493N menjadi 0000, dan LED yang akan menyala adalah D1 dan D4
d. Analisa
output untuk percobaan 2a kondisi 3 dan 6 pada kedua IC?

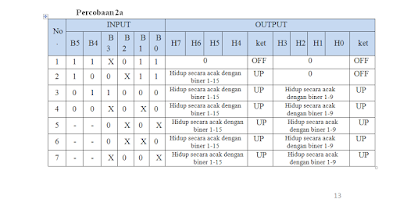

Pada kondisi 3, dimana inputnya adalah
000110, setelah di running, maka pada IC 74LS90D akan mengeluarkan input yang
berubah ubah secara acak, yaitu dari 0000, 1100, 0010, 1110, 0001 dan
seterusnya,halinijuga menyebakbkan LED yang menyala juga akan bergantian. Begitu
pula pada IC 7493N, output yang
dikeluarkan adalah sama juga dengan IC 74LS90D
Pada kondisi 6, dimana input yang
diberikan pada switch adalah 0XX0--, dimana saya disini menginputkan 1sebagai
pengganti x dan memutuskan rangkaian pada (-). Hal ini menyebabkan output yang
di keluarkan pada IC 74LS90D adalah 1001 dan output pada 7593N adalah 1111
sehingga LED yang menyala adalah D1 dan D4.
Download Rangkaian Simulasi disini
Download Video Simulasi disini
Download HTML disini
